金属外壳安装与拆卸

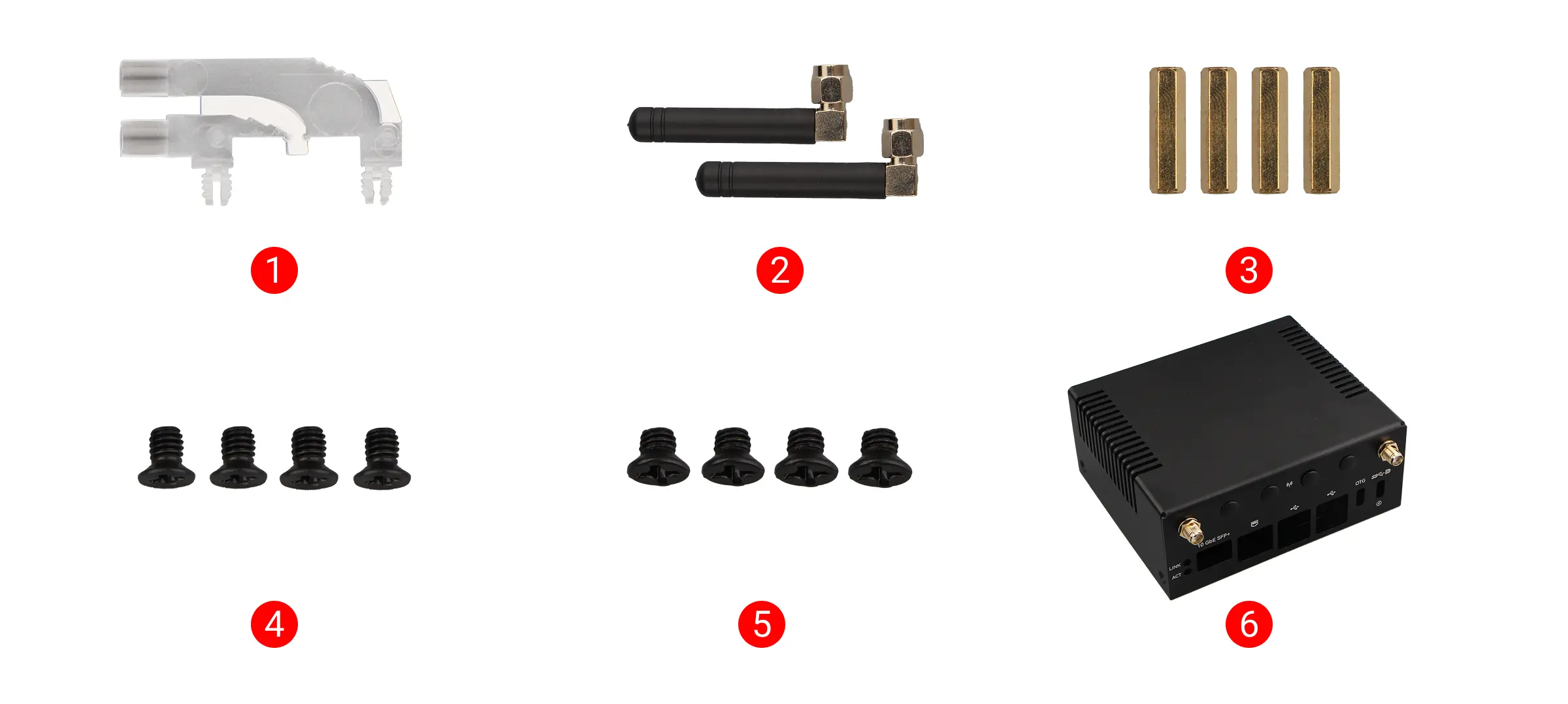

配件清单
-
①：1x 导光柱
-
②：2x 胶棒天线
-
③：4x KM3 * 4 mm 螺丝
-
④：4x KM2.5 * 4 mm 螺丝
-
⑤：4x M2.5 * 18mm 铜柱
-
⑥：1x 金属外壳

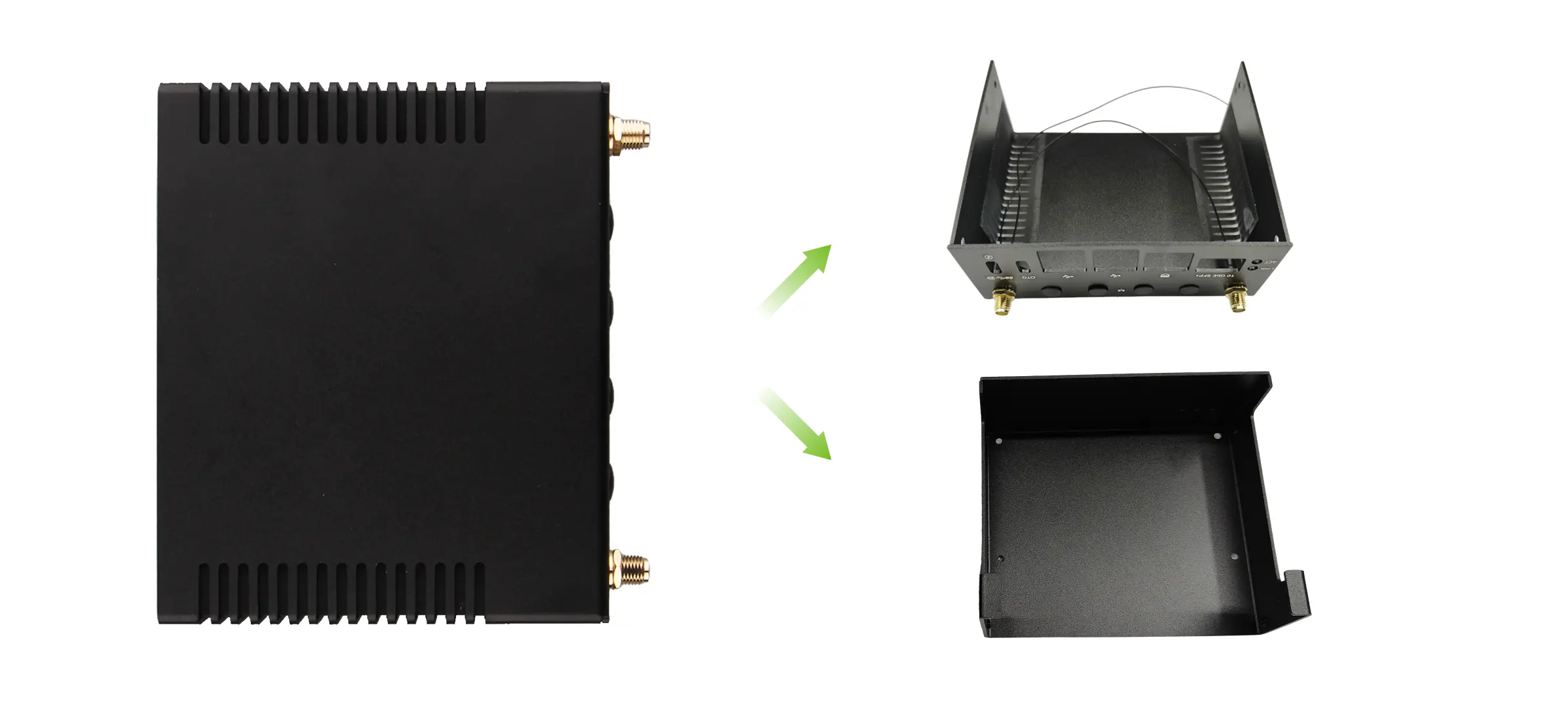

金属外壳包含金属上盖、金属下盖、2 根 SMA 转接线、防尘网以及 4 个扣式塞头，拆卸或分离金属外壳时，将金属下盖沿外侧方向平移滑出。
安装金属外壳

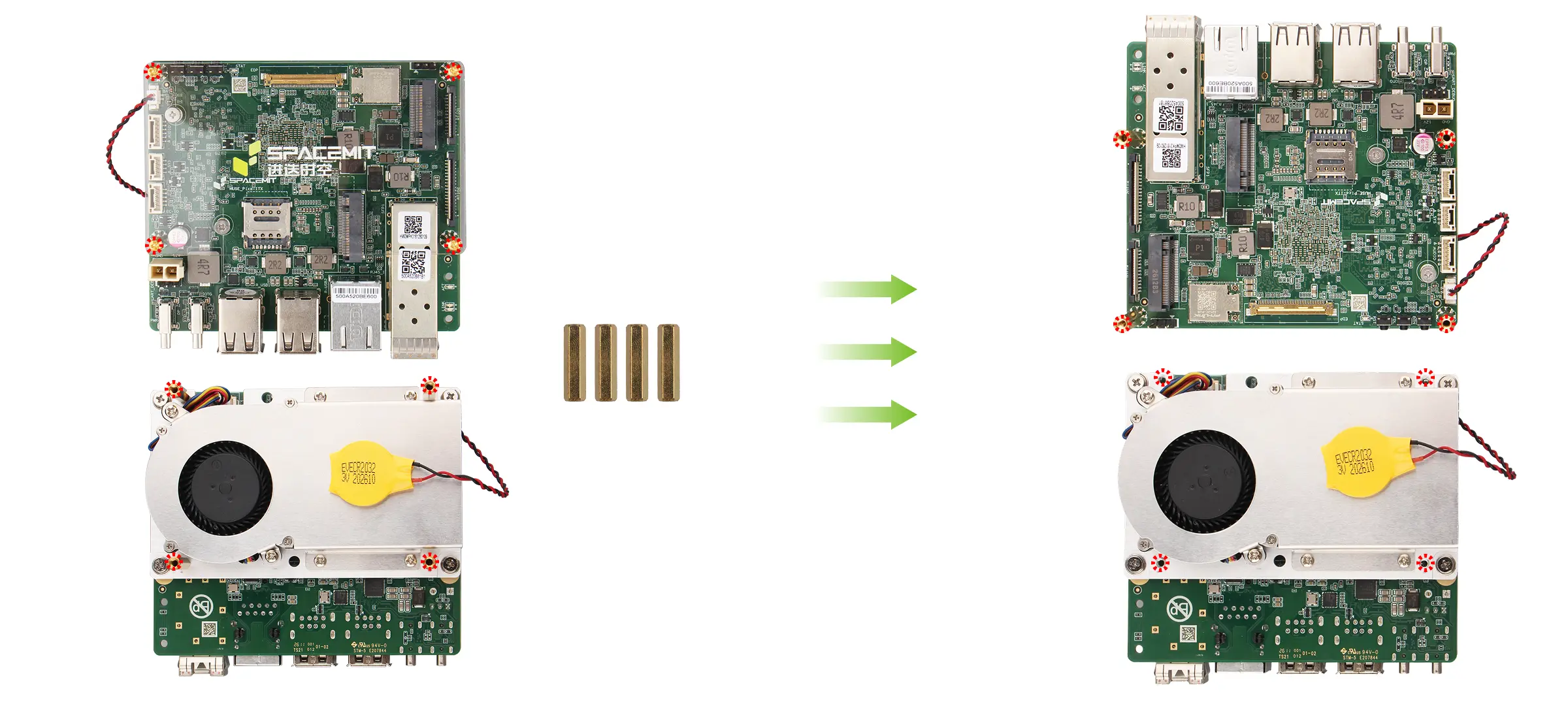

拆卸透明亚克力顶板
对于未预装金属外壳的 Milk-V Jupiter2，需要先拆除主板上预装的透明亚克力顶板及固定铜柱，并将主板正面的铜柱更换为金属外壳配套的 4 颗 M2.5 * 18 mm 铜柱。
同时，请拆除主板背面散热器上的增高铜柱，以免影响金属外壳安装。

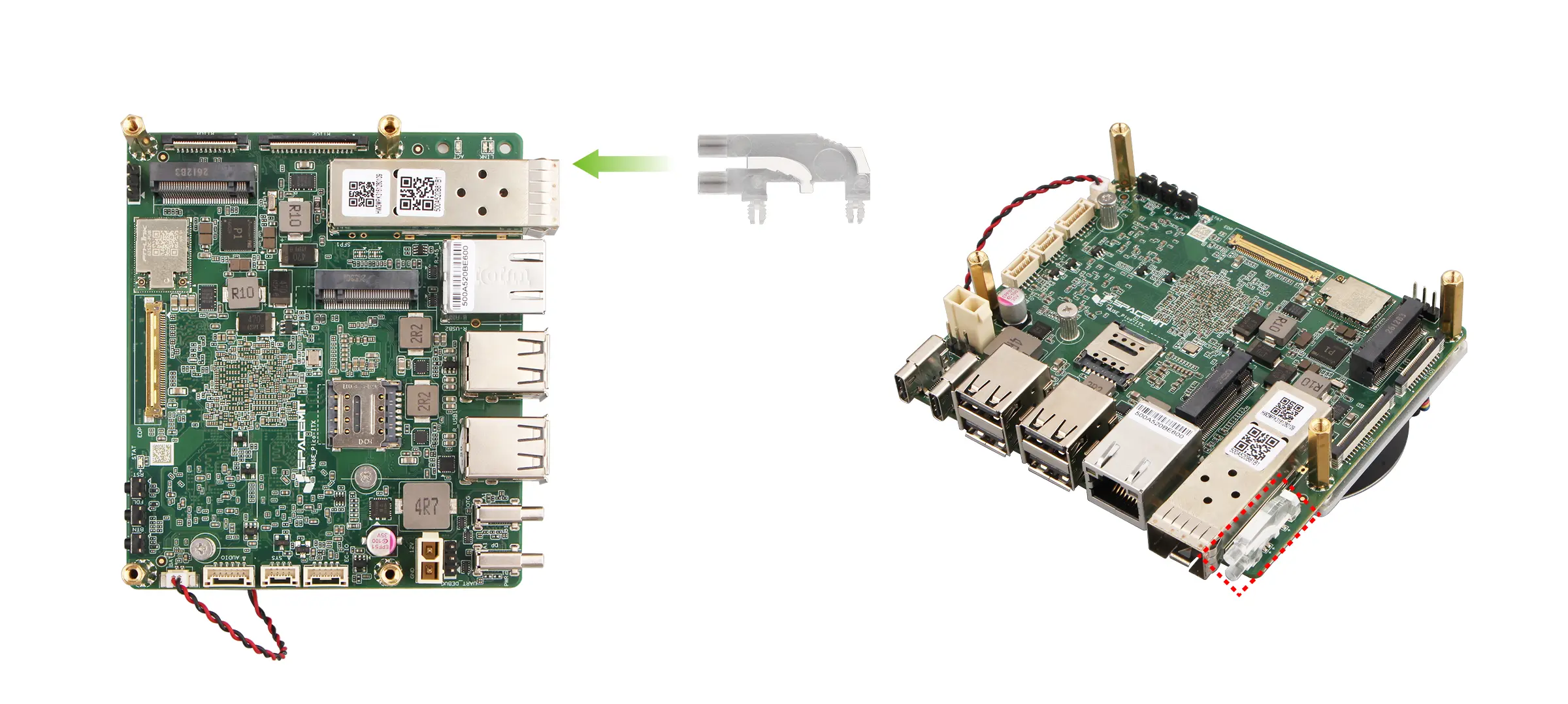

安装导光柱
将导光柱安装到主板对应位置，并确认导光柱已固定到位。
连接 SMA 转接线
将金属下盖上的 2 根 SMA 转接线分别连接到主板上的天线接口。
连接时请轻压接口，确认转接线已扣紧，避免后续安装过程中松脱。
安装金属上盖
将主板平移到金属上盖对应位置，并使用 4 颗 KM2.5 * 4 mm 螺丝将主板固定到金属上盖上。

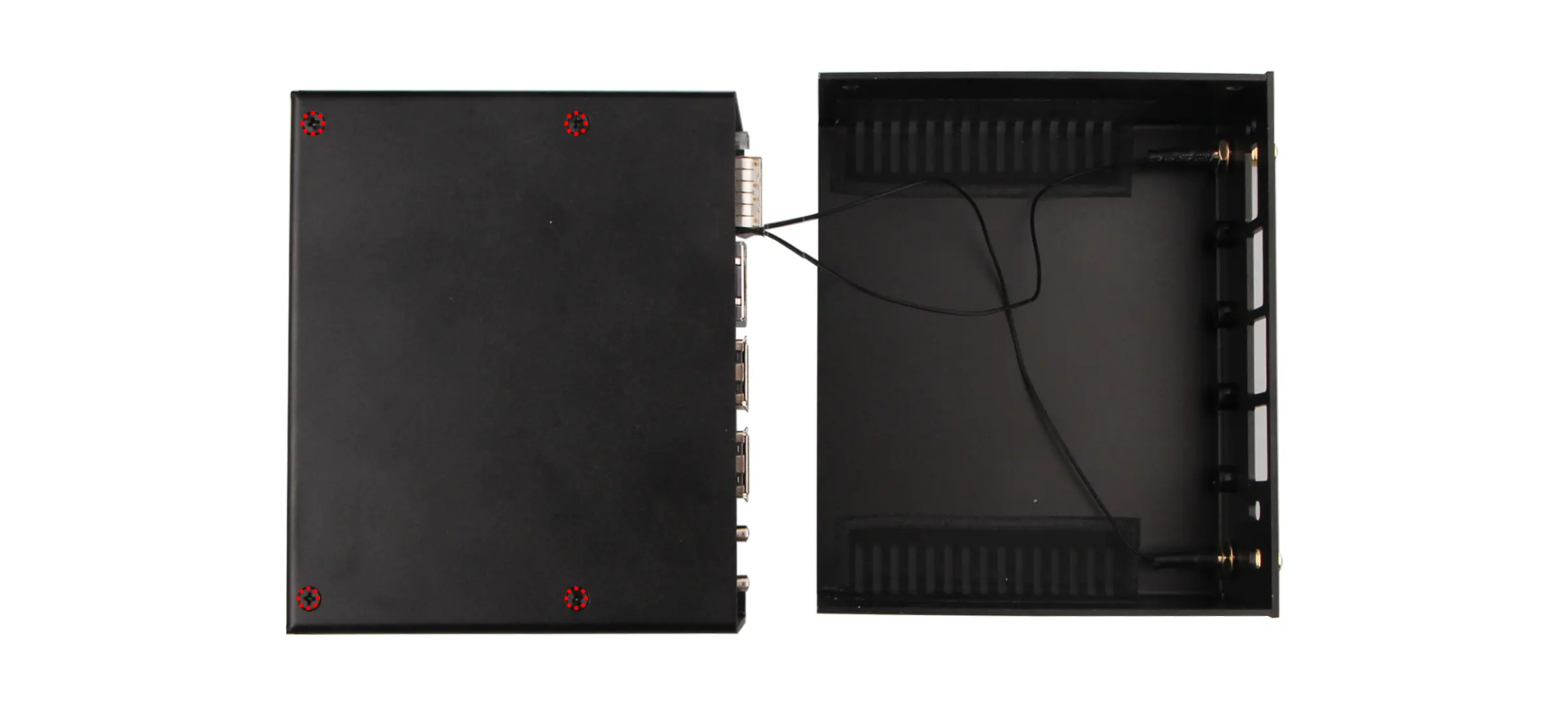

安装金属下盖
将金属上盖与金属下盖边缘对齐，然后缓慢推入金属下盖。
推入过程中请注意以下事项：
-
确认主板接口与金属下盖的开孔位置对齐；
-
确认 SMA 转接线位于接口缝隙中，没有被外壳夹住；
-
推入时不要用力过猛，避免损坏接口或线缆。
确认位置无误后，使用 4 颗 KM3 * 4 mm 螺丝固定金属上盖和金属下盖。
安装胶棒天线
将 2 根胶棒天线安装到金属外壳的 SMA 接口上，并旋紧固定。
拆卸金属外壳

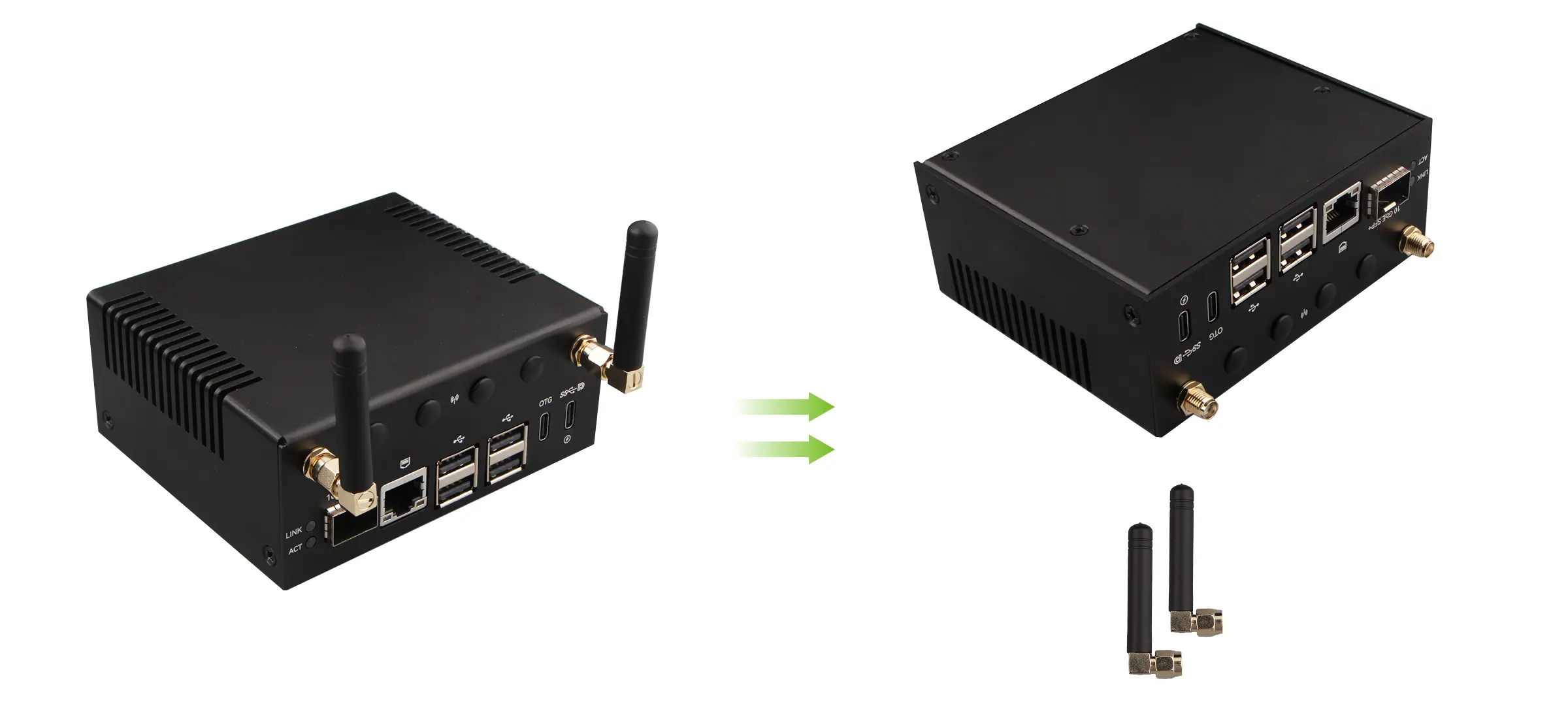

拆卸胶棒天线
将 2 根胶棒天线从 SMA 接口上旋下并取出。

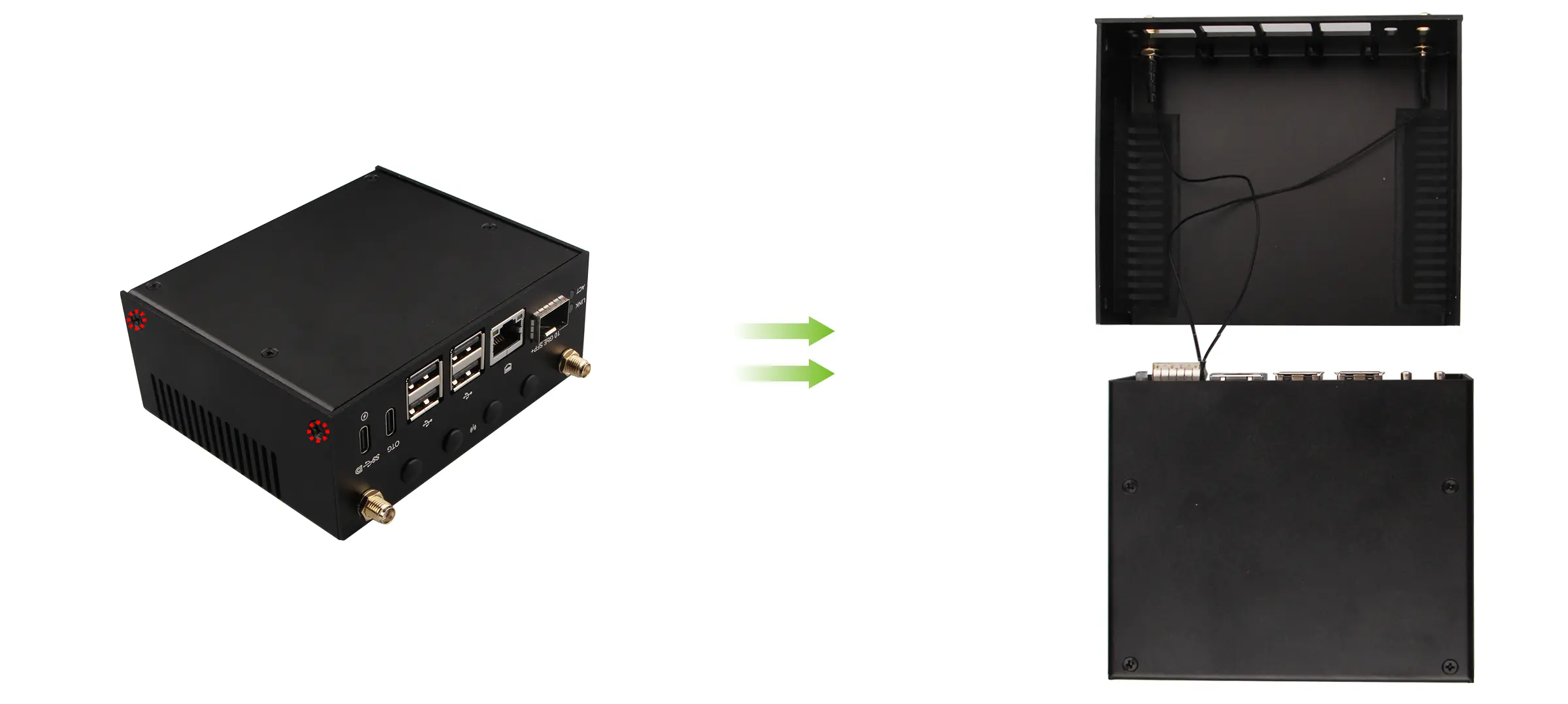

分离金属上盖和金属下盖

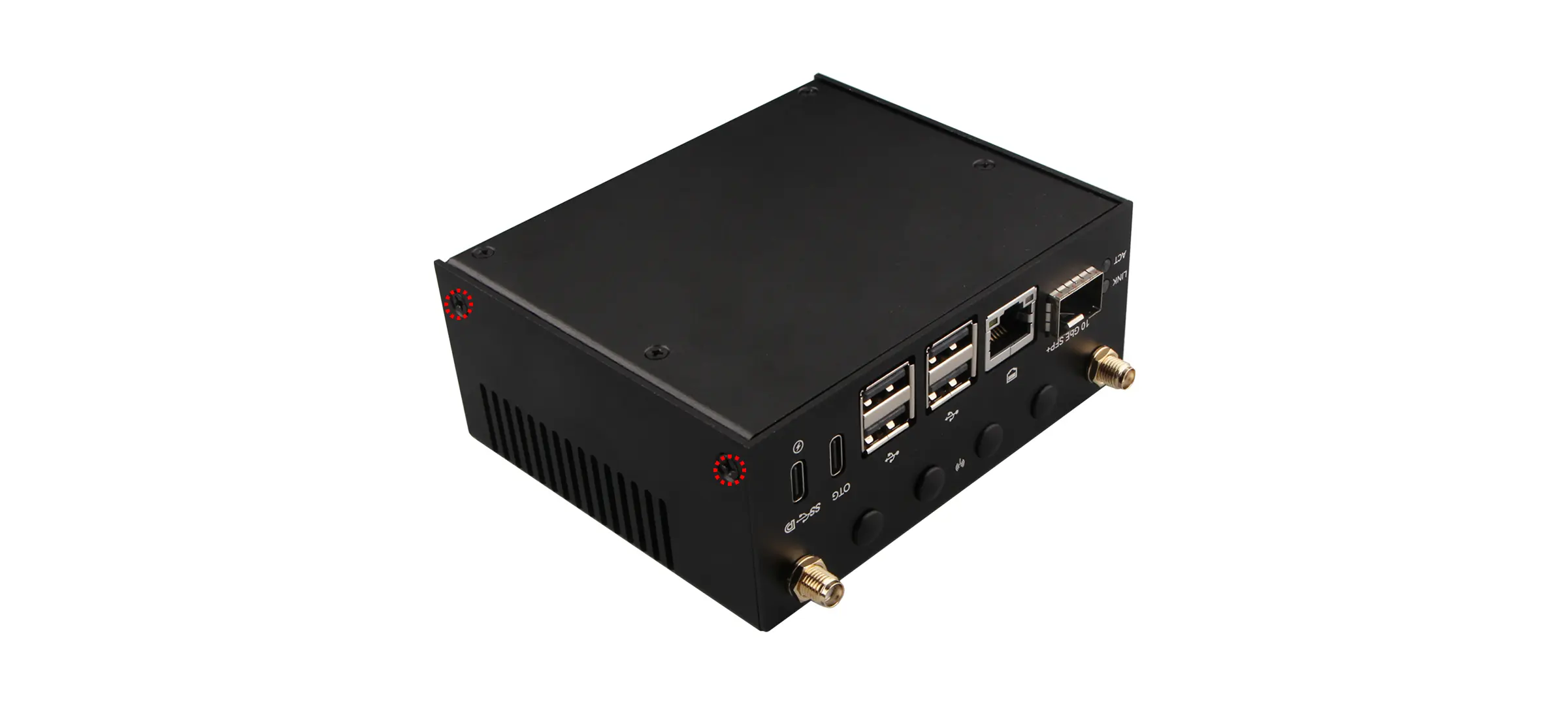

拆下固定金属上盖和金属下盖的 4 颗 KM3 × 4 mm 螺丝。
随后固定金属上盖，并将金属下盖沿外侧方向缓慢平移滑出。

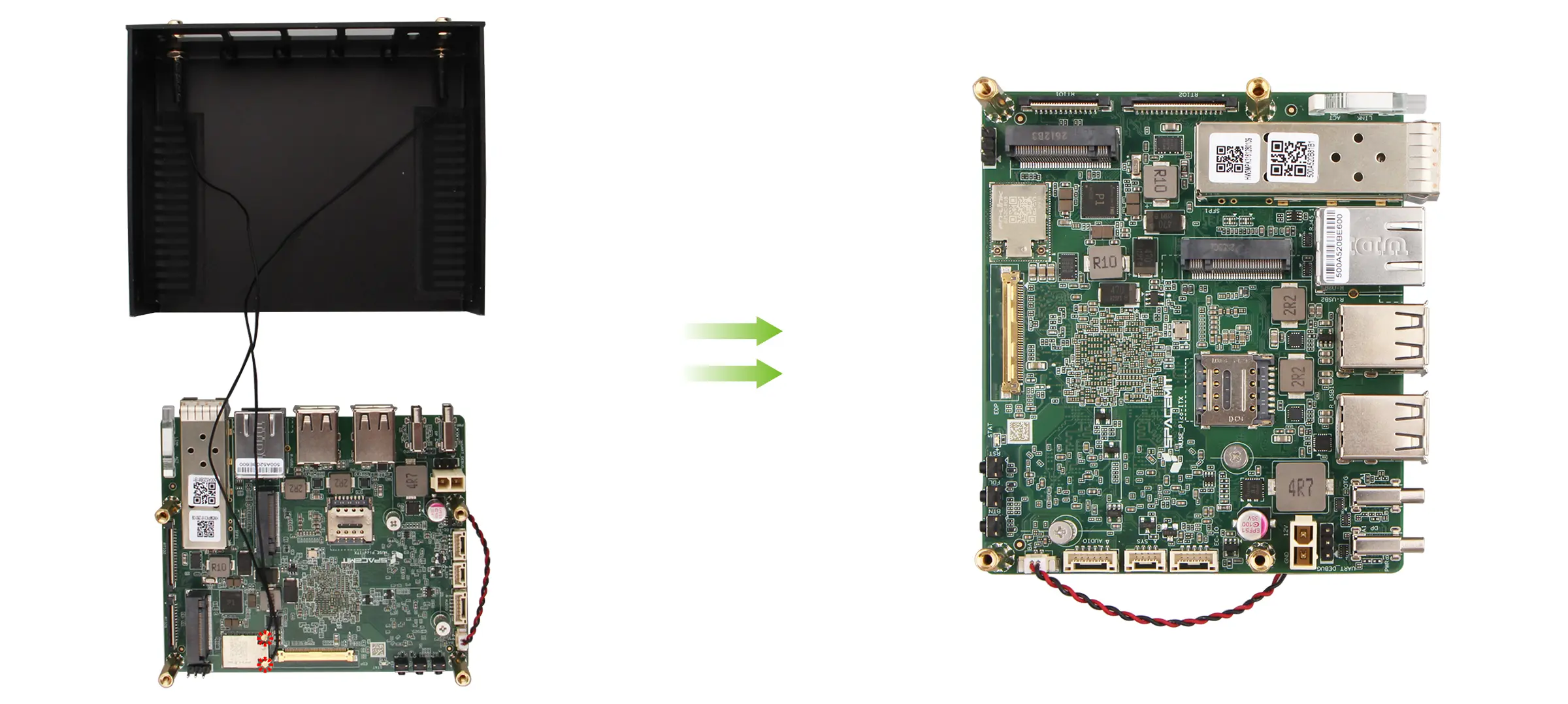

拆卸主板
拆下固定主板和金属上盖的 4 颗 KM2.5 × 4 mm 螺丝，然后将主板从金属上盖沿外侧方向缓慢平移滑出。

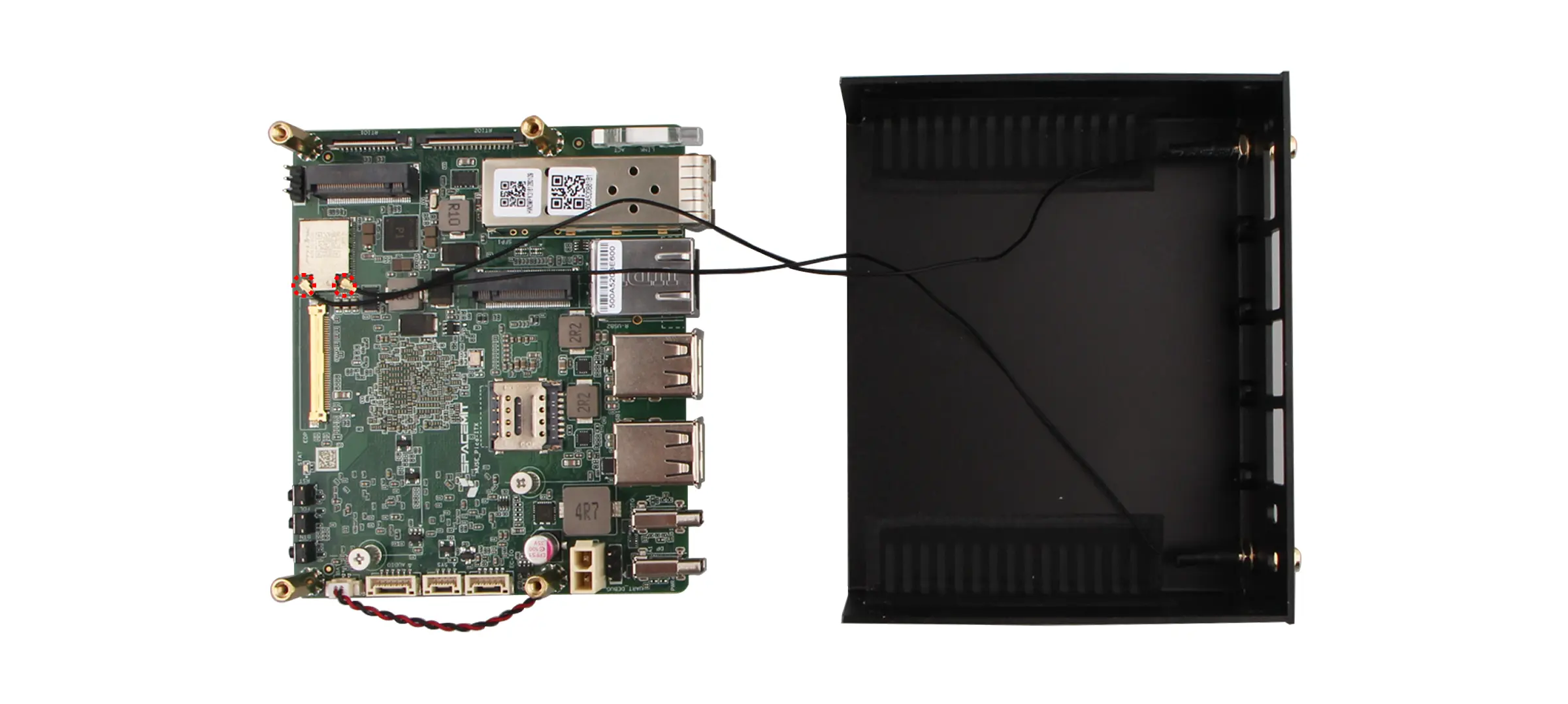

断开天线
将金属下盖上的 2 根 SMA 转接线从主板天线接口上断开。 断开时请从接口处轻轻抬起转接线端子，避免直接拉扯线缆。
